前提提要：

     在過去的一段時間里，我們用12分的精力分別用核桃殼磨料粉（點擊查看核桃殼磨料對磨具成形氣孔率密度變化規(guī)律的改變）的不同含量和不同含量的核桃殼活性炭粉末對磨具的 抗折強度、氣孔率的變化以及磨具的洛氏硬度都進行了細致的測試，得出了一組組的磨具參數(shù)實用數(shù)據(jù)，這些參數(shù)從不同的方面分別驗證了我們在實驗之前根據(jù)經(jīng)驗得出的一些結(jié)論。現(xiàn)如今，我們提出突發(fā)奇想，把兩種造孔劑混合在一起，然后再分別用不同的造孔劑比例混合在一起來試驗這幾組數(shù)據(jù)，下面是混合造孔劑對磨具的抗折強度的影響。

試驗數(shù)據(jù)：

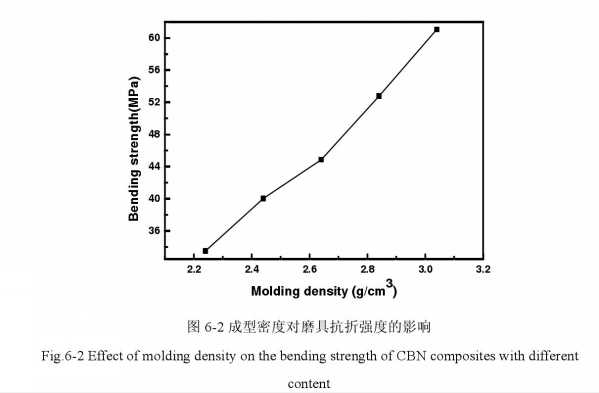

      圖 6-2 示出了磨具試樣的抗折強度隨成型密度的變化規(guī)律。從圖可以看出，隨著成型密度的增加，磨具抗折強度逐漸增加，增幅可達 28 MPa。這一變化可有上述理論解釋，磨具成型密度小，組織松散，成型料顆粒間接觸面積變小，顆粒間物理吸附和粘結(jié)作用變?nèi)酰w粒與顆粒之間空隙較大，磨料與結(jié)合劑之間結(jié)合狀態(tài)不佳，孔隙的不均勻分布也會產(chǎn)生壓應(yīng)力，從而加速裂紋的產(chǎn)生與擴展，因此，抗折強度會降低。反之，磨具抗折強度提高。因此，隨著磨具成型密度的增加，抗折強度增加，此結(jié)論得到合理的解釋。但是磨具的成型密度不能一味的增加，也要一定的限度，防止燒結(jié)過程中磨具出現(xiàn)發(fā)泡變形的現(xiàn)象，影響磨具性能。

有圖有真相：

核桃殼磨料的含量對砂輪總氣孔率的影響：http://www.yszf.com.cn/news/58.html
聯(lián)系人：王經(jīng)理
手機：13523591001    Q Q ：1360372433
郵箱：1360372433@qq.com

本文源自于美奇磨料公司，目前生產(chǎn)的產(chǎn)品主要有核桃殼粉、核桃殼濾料，核桃殼磨料，石油助劑，水處理材料等。公司生產(chǎn)的果殼濾料采用優(yōu)質(zhì)山核桃殼為原料，經(jīng)過破碎、拋光、 蒸洗、藥物防腐處理，兩次篩選加工而成。此濾料堅韌、耐磨、抗壓（抗壓力為23.4kgf），化學(xué)性能穩(wěn)定，吸附截污性強（吸附率為27-50％），抗油 浸，易反洗再生，反沖洗強度低（6.7L/Sm2），濾速快（24-26m/h），不板結(jié)，不腐爛，永不更換，每年只需補充5-10%即可。油去除率達 95％，含油降至5mg/g以下。廣泛的應(yīng)用于油田、節(jié)油環(huán)保設(shè)備等方面。未經(jīng)允許，不得轉(zhuǎn)載！
